دليل معدل تحديث شاشات LED في استوديوهات البث: 3840 هرتز مقابل 7680 هرتز

إذا وُجّهت كاميرا نحو جدار LED الخاص بك ، فإنّ 3840 هرتز هو الحد الأدنى، وليس الحد الأقصى . بالنسبة لمكاتب الأخبار القياسية وخلفيات الاستوديوهات التي تغطيها كاميرات البث، فإنّ 3840 هرتز يزيل الوميض والتشويش الذي يُعاني منه الشاشات ذات المواصفات المنخفضة. أما بالنسبة لشاشات الواقع الممتد، أو منصات الإنتاج الافتراضية، أو أي تصوير يتضمن كاميرات بطيئة الحركة أو عالية السرعة، فإنّ هذا الرقم يرتفع إلى 7680 هرتز. أي شيء يُسوّق على أنه "60 هرتز" أو "120 هرتز" هو خاص بجهاز التحكم عن بُعد الخاص بالتلفزيون في غرفة المعيشة - وليس له مكان في ورقة مواصفات شاشات LED الاحترافية.

لقد شاهدنا شركات تكامل الأنظمة تخسر أيام تصوير كاملة بسبب وميض شاشة أحد الموردين التي تعمل بتردد " 3840 هرتز " عند استخدام سرعة غالق 1/2000 ثانية. هذا العنصر الوحيد - معدل التحديث - هو ما يحدد ما إذا كانت لقطاتك جاهزة للبث أم لا، ولا يمكن لأي دقة بكسل أو سطوع أن يعوض ذلك.

إليكم ما تغفله معظم أدلة الشراء: معدل التحديث ليس رقمًا منفردًا يمكنك شراؤه كقيمة سطوع أو دقة. إنه ناتج سلسلة من المكونات المادية - دائرة التحكم، ونسبة المسح، ومعالجة تدرج الرمادي - وإذا كان أي جزء من هذه السلسلة غير كافٍ، فإن الرقم المذكور في ورقة البيانات يصبح غير دقيق بمجرد بدء التصوير. بناءً على خبرتنا في تحديد مواصفات جدران LED لتحديث غرف الأخبار وتجهيز استوديوهات الواقع الممتد المتنقلة، فإن المشترين الذين يقعون ضحية الاحتيال هم غالبًا من توقفوا عن التدقيق في المواصفات عند ورقة البيانات.

معدل التحديث مقابل معدل الإطارات - لماذا يخلط المشترون بينهما (ولماذا يكلفك ذلك الكثير)

يُستخدم هذان المصطلحان بشكل متبادل في محادثات المبيعات، وهذا تحديدًا ما يُسبب مشاكل في الميزانيات. معدل الإطارات هو خاصية لمصدر الفيديو - 24 إطارًا في الثانية، 30 إطارًا في الثانية، 60 إطارًا في الثانية - يصف عدد الصور الكاملة التي تُنتجها الكاميرا أو مشغل الوسائط في الثانية الواحدة.

معدل التحديث هو خاصية لشاشة LED نفسها، ويصف عدد المرات التي تعيد فيها اللوحة رسم وحدات البكسل الخاصة بها في الثانية، ويتم قياسه بالهرتز.

شاشة بتردد 3840 هرتز لا تعرض 3840 صورة مختلفة؛ بل تقوم بتدوير نفس الإطار عبر محركها 3840 مرة للحفاظ على استقرار إخراج الضوء بما يكفي لكي يلتقط مستشعر الكاميرا الصورة بوضوح.

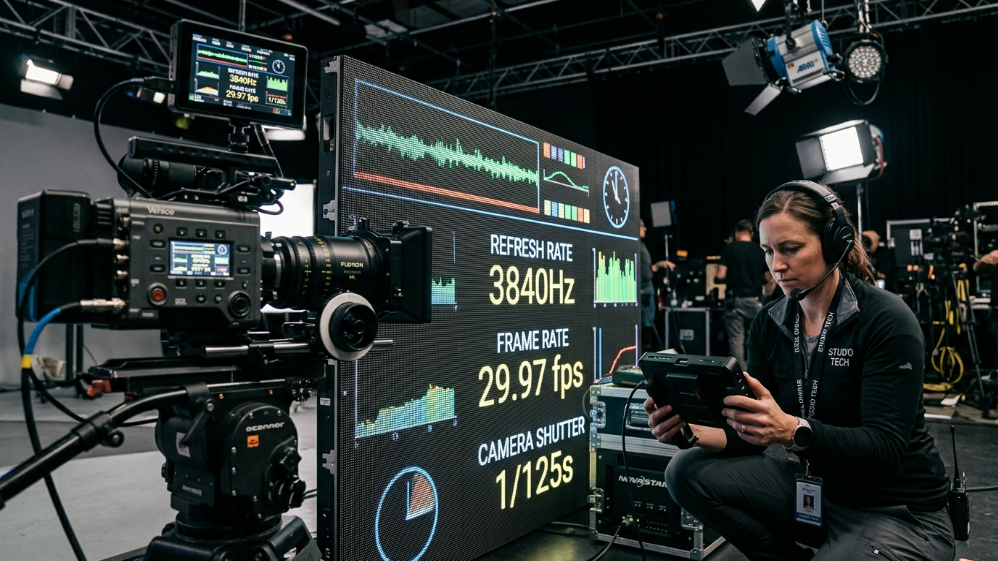

العلاقة التي تهم فعلاً هي العلاقة بين معدل التحديث وسرعة الغالق، وليس معدل الإطارات.

لا تقوم كاميرات البث بالتعريض بشكل مستمر؛ فهي تفتح وتغلق مصراعًا لجزء من كل إطار، وإذا كانت لوحة LED في منتصف الدورة (أو الأسوأ من ذلك، في حالة "إيقاف التشغيل") عند تشغيل هذا المصراع، فستحصل على شريط داكن أو تشوه متدحرج عبر الصورة.

صيغة عمل تقريبية يستخدمها فريقنا الهندسي عند تقييم اللوحات:

معدل التحديث المطلوب ≥ (1/سرعة الغالق) × مضاعف الأمان (عادةً 2-3x)

لذا فإن الكاميرا التي تصور بسرعة غالق 1/1000 ثانية - وهو أمر شائع لالتقاط الحركة الواضحة - تحتاج نظريًا إلى معدل تحديث أعلى بكثير من 1000 هرتز لتجنب التقاط إطار مظلم، ومن الناحية العملية، فأنت تريد هامشًا رأسيًا من 3 إلى 4 أضعاف لأن زاوية الغالق وتعويض التعريض ومستشعرات الغالق الدوار في كاميرات السينما الحديثة كلها تضيف تباينًا.

ولهذا السبب فإن عبارة "لقد عمل بشكل جيد عندما اختبرناه بسرعة 60 إطارًا في الثانية" في قاعة العرض لا تعني شيئًا تقريبًا بمجرد أن تواجه نفس اللوحة مصراعًا بسرعة 1/2000 ثانية أثناء بث مباشر لجزء رياضي.

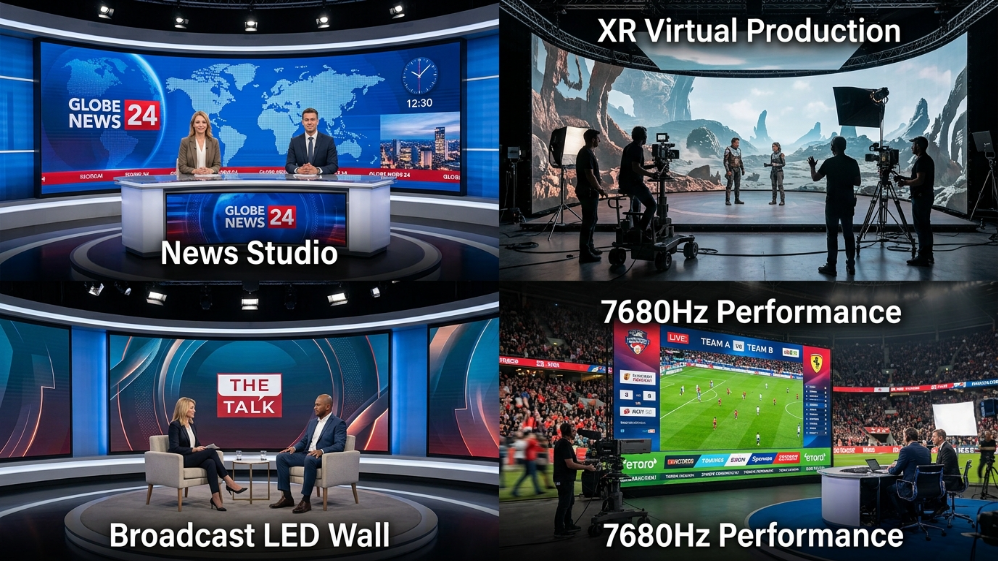

ما هو معدل التحديث الذي تحتاجه فعلاً؟ (حسب سيناريو الاستوديو)

لا يحتاج كل متر مربع من الاستوديو إلى نفس المواصفات، والتعامل مع معدل التحديث كرقم واحد شامل عبر الحجم بأكمله هو الطريقة التي تتضخم بها ميزانيات الشراء بلا داع.

وفقًا لبيانات الإنتاج التي شاركها مكاملون الأنظمة العاملون في مراحل المؤثرات البصرية داخل الكاميرا (ICVFX)، فإن المتطلبات تتناسب بشكل حاد مع مدى قرب الكاميرا ومدى ديناميكية إعدادات الغالق أثناء التصوير.

الخلاصة لفرق المشتريات: لا يحتاج حجم XR بالضرورة إلى 7680 هرتز عبر كل لوحة.

إن الجدار الخلفي الرئيسي - ذلك الجدار الذي يقع مباشرة في مسار تركيز الكاميرا - هو المكان الذي تبرر فيه هذه المواصفات تكلفتها.

يمكن أن تعمل الألواح السقفية والجانبية التي يتم التقاطها فقط في اللقطات التأسيسية الواسعة غالبًا بتردد 3840 هرتز دون أي تنازل مرئي، مما يغير بشكل كبير ميزانية المشروع الإجمالية في عملية التثبيت ذات التنسيق الكبير.

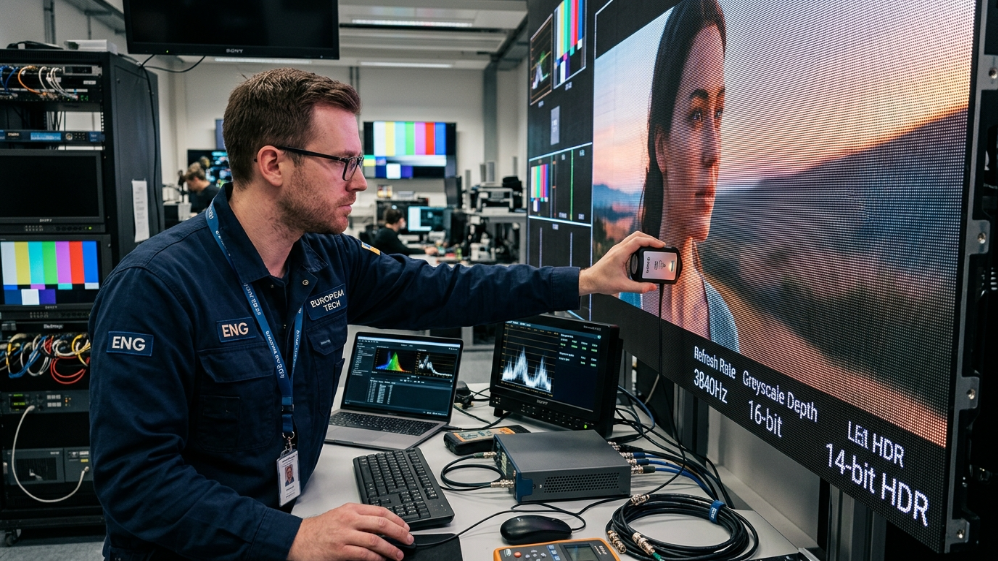

المفاضلة الخفية التي لا يخبرك بها أحد: معدل التحديث مقابل عمق تدرج الرمادي

هذا هو الجزء من ورقة المواصفات الذي يأمل معظم مندوبي المبيعات ألا تسأل عنه أبدًا.

يرتبط معدل التحديث وعمق بت التدرج الرمادي ميكانيكيًا - فدفع دائرة القيادة المتكاملة للمسح بشكل أسرع غالبًا ما يجبر على المفاضلة في عدد مستويات السطوع التي يمكنها عرضها في كل بكسل.

ستظهر لوحة بتردد 7680 هرتز مع تدرج رمادي 10 بت فقط (1024 خطوة سطوع) بشكل متكرر تدرجات مرئية في تفاصيل الظلال والسماء المتدرجة - وهي اللقطات التي يكون فيها عملاء البث والأفلام أقل تسامحًا.

الميزة ← الفائدة، مترجمة للمشتري

توفر تقنية التدرج الرمادي 14 بت 16384 مستوى سطوع منفصل بمعدل التحديث المقدر ، مما يعني درجات لون بشرة أكثر سلاسة تحت الإضاءة الرئيسية وتدرجات لونية تصمد في تصحيح الألوان في مرحلة ما بعد الإنتاج - وليس مجرد رقم أكبر في مخطط المقارنة.

شاشة بتردد 3840 هرتز تعرض تدرجًا رماديًا حقيقيًا 14 بت غالبًا ما تتفوق على لوحة بتردد 7680 هرتز تنخفض إلى 10 بت تحت الحمل، خاصة في الإضاءة المنخفضة أو محتوى HDR.

قبل الموافقة على أي مواصفات لمعدل التحديث، اسأل المورد عن عمق تدرج الرمادي الذي يتم الحفاظ عليه عند معدل التحديث المقدر بالهرتز - وليس رقم تدرج الرمادي عند أدنى إعداد للمسح الضوئي للوحة، وهي الطريقة التي تبالغ بها بعض أوراق البيانات في كلا الرقمين بشكل مستقل.

ما الذي يحدد فعلياً معدل تحديث شاشة LED (المكونات المادية وراء المواصفات)

إليكم الحقيقة غير المريحة التي تغفلها معظم كتيبات المبيعات: معدل التحديث ليس خاصية ثابتة للوحة LED - إنه الحد الأقصى الذي تفرضه ثلاثة قرارات متشابكة في الأجهزة، ويمكن لأي منها أن يحد من الأداء بهدوء بغض النظر عما تدعيه ورقة البيانات.

أداء دائرة القيادة المتكاملة

تقوم دائرة القيادة المتكاملة بالعمل الشاق.

تصل رقائق مشغل PWM القياسية إلى حد أقصى أقل بكثير من متطلبات البث؛ ويتطلب الوصول إلى 3840 هرتز أو 7680 هرتز بشكل موثوق بنية مشغل ذات مزلاج مزدوج أو تيار ثابت مصممة خصيصًا للتبديل عالي السرعة.

اطلب رقم طراز الدائرة المتكاملة، وليس فقط المواصفات التسويقية - تتصرف شريحة Macroblock أو Chipone ذات المزلاج المزدوج بشكل مختلف تمامًا تحت الحمل عن مشغل PWM عام معاد تسميته بتردد أعلى.

تأثير نسبة المسح

وتزيد نسبة المسح من هذا الأمر.

تتمتع اللوحة التي تعمل بنظام المسح الثابت (1/1) - حيث يتم إضاءة كل صف في وقت واحد بدلاً من التبديل صفًا تلو الآخر - بميزة هيكلية في الوصول إلى معدلات تحديث عالية بشكل نظيف، ولكنها تسحب أيضًا تيارًا أكبر بكثير وتولد حرارة أكثر من تكوين المسح 1/4 أو 1/8.

وهذا هو السبب تحديداً في أن لوحتين تحملان علامة "3840 هرتز" يمكن أن تعملان بشكل مختلف تماماً أمام الكاميرا:

• قد يكون أحدهما مسحًا ثابتًا مع هامش تيار كامل.
• أما الخيار الآخر فقد يكون لوحة مسح ضوئي بنسبة 1/8 يتم دفعها إلى أقصى حد نظري لها دون أي هامش حراري.

الميزة ← الفائدة (مترجمة)

إن الجمع بين محرك التشغيل ونسبة المسح المصممين بشكل صحيح لا ينتج عنه رقم أكبر على الورق فحسب، بل يعني أن اللوحة تحافظ على أدائها المقدر لمدة ست ساعات من البث المباشر، وليس فقط خلال عرض توضيحي مدته خمس دقائق في قاعة المعرض التجاري.

كيفية التحقق من ادعاءات المورد بشأن معدل التجديد قبل توقيع أمر الشراء

هنا يكمن دور فرق المشتريات إما في حماية ميزانيتها أو في تحمل أخطاء الآخرين.

استنادًا إلى خبرتنا في تأهيل اللوحات لعملاء غرف الأخبار وعملاء الواقع الممتد المتجولين، فإن معدل التحديث هو المواصفة الأكثر تضخمًا في هذه الصناعة - لأنه من الرخيص طباعته على ورقة بيانات ولكنه مكلف هندسيًا في الواقع.

قبل إرسال أي طلب شراء، اطرح هذه الأسئلة الخمسة على موردك مباشرة:

1. "ما هو طراز دائرة القيادة المتكاملة بالضبط، وهل يمكنك إرسال ورقة البيانات؟"

   من المرجح أن يقوم المورد الذي يتردد أو لا يستطيع تسمية الشريحة بإعادة بيع لوحة ذات علامة تجارية بيضاء بادعاء غير مؤكد.

2. "ما هو عمق البت الرمادي الذي يتم الحفاظ عليه عند معدل التحديث المقدر هذا؟"

   كما هو موضح أعلاه، فإن الادعاء بتردد 7680 هرتز مقترنًا بتدرج رمادي 10 بت هو علامة تحذير، وليس مواصفات مميزة.

3. "هل يمكنك تقديم فيديو اختبار كاميرا حقيقي، تم تصويره بسرعة الغالق التي نعتزم استخدامها، قبل أن نلتزم بالقرار؟"

   أي مصنّع واثق من أرقامه سيدعم هذا الأمر دون أي معارضة.

4. "ما هي نسبة المسح، وهل هي ثابتة (1/1) أم مقسمة؟"

   هذا يوضح لك ما إذا كان رقم الهرتز يتمتع بهامش حراري وطاقي أم أنه يعمل عند الحد الأقصى.

5. "هل يمكننا إجراء الاختبار في الموقع باستخدام كاميرا الإنتاج الفعلية قبل القبول النهائي؟"

   تكشف هذه الخطوة الواحدة عن مبالغات الموردين أكثر من أي مراجعة لمواصفات المنتج.

تعامل مع هذا الجدول كقائمة تحقق تعاقدية، وليس كمجاملة.

في تركيب جدار LED بتكلفة ستة أو سبعة أرقام، فإن خمس دقائق من استجواب المورد أرخص من جزء واحد من البث الإذاعي المدمر.

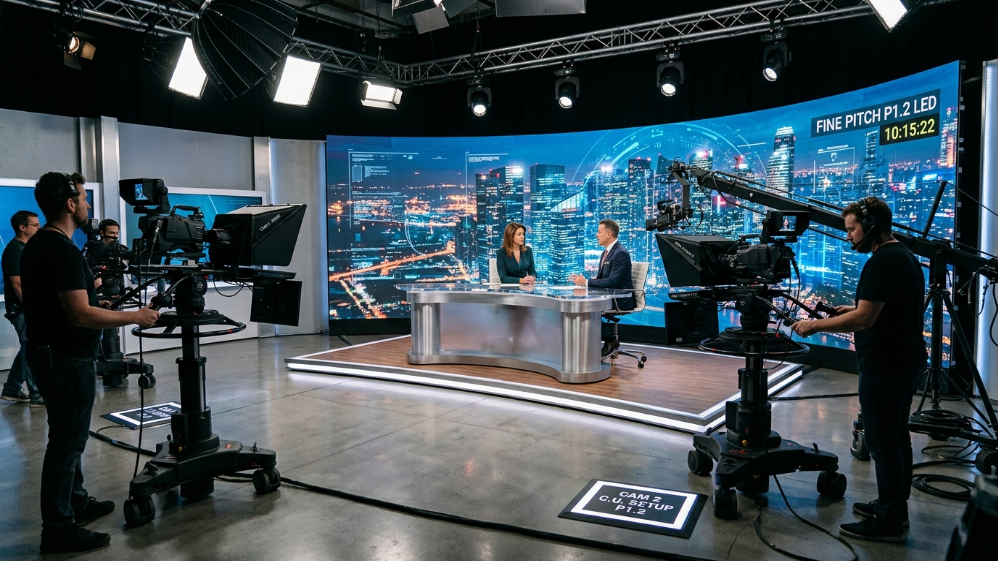

معدل التحديث + تباعد البكسل: اختيار المزيج المناسب لمسافة الكاميرا

معدل التحديث يحل مشكلة الوميض.

إن تباعد البكسل - المسافة بين مراكز مصابيح LED - يحل مشكلة مختلفة تمامًا: ما إذا كانت الكاميرا تحلل البكسلات الفردية كشبكة مرئية أو كسطح أملس ومتصل.

يجب مطابقة المواصفاتين مع مسافة إطلاق النار الفعلية، وليس تحقيق أقصى قدر منهما بشكل مستقل.

بالنسبة للإعدادات الحميمة - مكاتب المذيعين، والحوارات القريبة، ومقابلات غرف الأخبار حيث تكون الكاميرا على بعد أقدام قليلة من الحائط - فإن درجة الصوت الدقيقة في نطاق P1.2 إلى P1.9 تكاد تكون إلزامية، مقترنة بحد أدنى 3840 هرتز.

قم بدفع الكاميرا للخلف إلى مسافة 15-30 قدمًا، وهي المسافة النموذجية للأحجام السينمائية الأكبر أو خلفيات الاستوديو الواسعة، وستصبح النسبة من P2.3 إلى P2.8 هي النقطة المثالية، حيث أن الدقة الأعلى من تلك المسافة تضيف تكلفة دون زيادة ملحوظة في الجودة التي يمكن للكاميرا تسجيلها فعليًا.

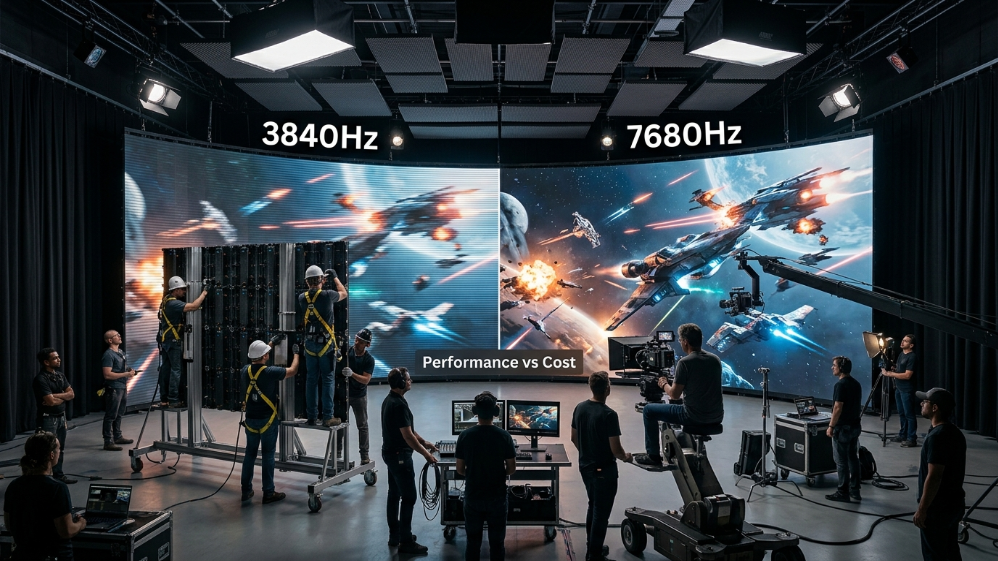

التكلفة مقابل الأداء - هل معدل التحديث الأعلى يستحق الاستثمار؟

إن الانتقال من 3840 هرتز إلى 7680 هرتز ليس خطأ تقريب في بنود الفاتورة.

يتطلب ذلك عادةً دائرة متكاملة أكثر قوة للتشغيل، وإدارة حرارية أكثر دقة، والأهم من ذلك، استهلاكًا أكبر للطاقة، نظرًا لأن بنى المسح الثابت والتثبيت المزدوج تسحب تيارًا أكبر للحفاظ على سرعة التبديل هذه.

بالنسبة لحجم كبير، فإن ذلك يترجم إلى حمل أعلى لأنظمة التدفئة والتهوية وتكييف الهواء، وبند حقيقي في ميزانية البنية التحتية للطاقة الخاصة بك.

إطار عمل العائد على الاستثمار الذي نوصي به للمُكاملين:

خصص 7680 هرتز للأسطح الموجودة فعليًا في مسار التركيز الأساسي للكاميرا - خلفية الواقع الممتد الرئيسية ، والخلفية المباشرة للمذيع.

غالباً ما تؤدي الجدران الجانبية وألواح السقف والأسطح التي تظهر في اللقطات الواسعة فقط أداءً لا يمكن تمييزه عند 3840 هرتز على الكاميرا، ونادراً ما يظهر إنفاق المبلغ الإضافي هناك في اللقطات النهائية.

لقد وفر هذا النهج القائم على الإنفاق حسب المناطق للعملاء ميزانية كبيرة في عمليات التركيب الكبيرة دون التضحية باللقطات المهمة لإنتاجهم الإذاعي.

التعليمات

ما هو معدل التحديث المناسب لإنتاج الفيديو؟

3840 هرتز أو أعلى هو الحد المقبول لأي شاشة LED ستظهر على الكاميرا، سواء كان ذلك للبث أو البث المباشر أو إنتاج الفيديو للشركات.

هل يمكنني استخدام شاشة LED بتردد 1920 هرتز للبث؟

ليس بشكل موثوق.

قد تبدو ترددات 1920 هرتز مقبولة للعين المجردة، ولكنها غالباً ما تنتج خطوط مسح مرئية أو نطاقات متدحرجة بمجرد أخذ سرعة غالق كاميرا البث في الاعتبار.

هل يؤدي معدل التحديث الأعلى إلى تقليل السطوع؟

بشكل غير مباشر، نعم - يمكن أن يؤدي رفع تردد المسح إلى فرض مقايضات في تخصيص تيار التشغيل، وأحيانًا على حساب ذروة السطوع أو عمق تدرج الرمادي ما لم يتم تصميم الأجهزة خصيصًا لدعم كليهما.

كيف يمكنني اختبار معدل تحديث شاشة LED الخاصة بي بنفسي قبل الموافقة النهائية؟

قم بتسجيل اللوحة باستخدام كاميرا الإنتاج الفعلية الخاصة بك بسرعة الغالق ومعدل الإطارات المقصودين - وليس باستخدام هاتف ذكي بالإعدادات الافتراضية.

تشير الخطوط الداكنة المرئية أو الوميض إلى أن معدل التحديث الفعلي أقل من المواصفات المعلنة.

ما هو معدل التحديث الذي تحتاجه منصة الإنتاج الافتراضية بتقنية الواقع الممتد (XR) فعلياً؟

7680 هرتز للجدار الخلفي الأساسي في مسار التركيز البؤري للكاميرا هو المعيار الأكثر أمانًا؛ غالبًا ما يمكن تشغيل الأسطح الثانوية مثل السقف أو الألواح الجانبية بتردد 3840 هرتز دون أي تنازل مرئي.

رأي الخبراء

إذا كان جدار LED الخاص بك سيواجه كاميرا بث في أي وقت، فإن 3840 هرتز ليس ترقية قابلة للتفاوض - إنها تذكرة الدخول .

قم بالدفع إلى 7680 هرتز فقط حيث توجد الكاميرا فعليًا: خلفيتك الرئيسية، وليس كل لوحة في الغرفة.

وتعامل مع ورقة بيانات دائرة القيادة المتكاملة واختبار الكاميرا الحقيقي كبنود غير قابلة للتفاوض في أمر الشراء الخاص بك، وليس كإضافات اختيارية - لأنه في هذه المواصفات، غالبًا ما يكون الرقم الموجود على الورق والرقم الذي يصمد أمام التصوير المباشر شيئين مختلفين تمامًا.

مراجع:

SMPTE ST 2084: معايير وظيفة النقل الكهروضوئي ذات النطاق الديناميكي العالي (EOTF) ومعايير تصوير الحركة

معيار توقيت شاشة العرض VESA (DMT) ومعايير واجهة العرض
